分类：防雷电器
本系列产品适用于Ⅰ级电源线路的雷电及电涌防护。 先进的LTR能量控制技术，保证下一级的能量配合，可直接与II级(如REP-XEL385M20)实现零距离安装，节省空间，无需退耦电感。可达到更佳的防护效果。密闭式高能量雷电流泄放火花间隙，无电弧外泄，泄流能力强，可承受超大雷电流冲击，适用于雷击风险较高的地区。
产品性能特点
通过欧洲CE认证 执行标准GB18802
高能电涌保护 遥信报警接口
失效检测指示 标准模块化安装
内置过热断路装置
单模块放电电流Iimp15-25KA(10/350)
产品适用范围
a.适用于防雷分区LPZ1区--LPZ3区界面处
b.电源线路埋地输入的建筑物总配电柜总配电屏
c.室外配电柜配电箱
产品性能参数
| 防雷器型号 | REP-D686 |
| SPD试验类型 | T 1 |
| 标称工作电压 Un | 220/380Vac |
| 最大持续运行电压 UC | 385Vac |
| 雷电冲击电流 Iimp | 25kA |
| 标称放电电流 In | 60kA |
| 最大放电电流Imax | 80kA |
| 电压保护水平 Up | ≤2.5 kV |
| 响应时间(t.) | 25 ns |
| 遥控报警信号 | 常开/常闭触点端子（可选） |
| 内部过热断路器 | 内置 |
| 失效指示 | 绿色：正常 红色：失效 |
| 连接导线 | ≥6mm2 |
| 工作温度 | -40℃...+80℃ |
| 安装 | 35 mm导轨式安装 |
| 工作温度 | -40℃...+80℃ |
| 外壳材料 | 阻燃材料PBT UL94-V0 |
| 保护等级 | IP 20 |

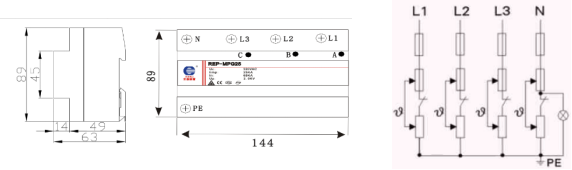

| 尺寸图(mm) | 电路图 |
|
| |
